アルミ押出材加工用金型
穴あけ・切り欠きに
アルミ押出材加工用金型の
設計・製作
ティーテクニカは自動車・鉄道・家電・医療・建築材関係のアルミ押出材加工用金型の設計・製作を行っています。アルミ押出材の穴あけや切り欠きなどの用途に合わせた金型をご提案しています。
アルミ押出材加工用金型の
対応スペック
| プレス圧力 | ～150t | 金型サイズ | 750×1,500mmまで | 最短納期 | 2週間～ | 試作・簡易金型 | 対応可 | サンプル品 | 対応可 |
|---|
アルミ押出材加工用金型の特徴

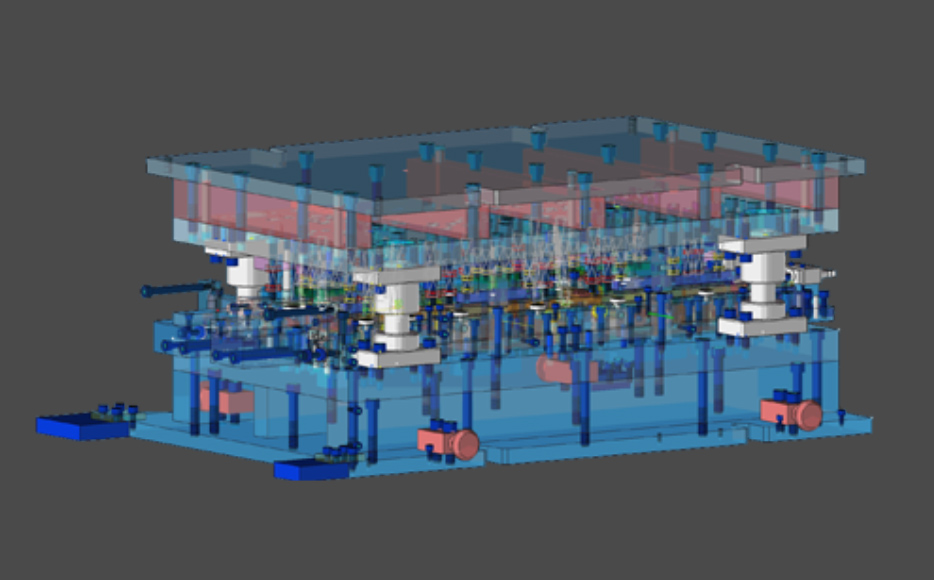

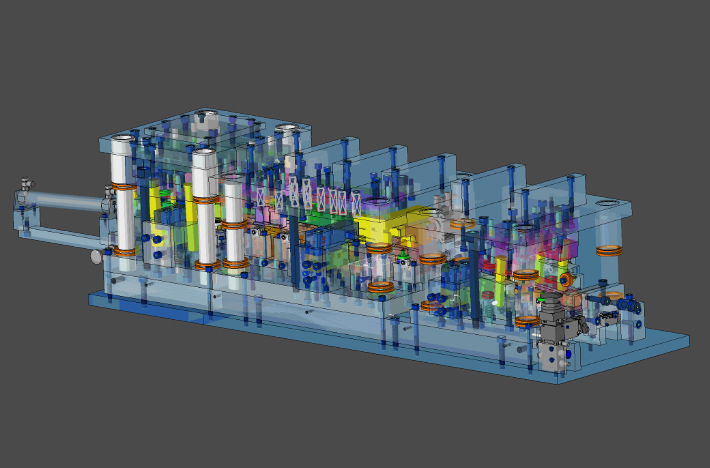

3次元設計を採用したプレス金型
ティーテクニカでは、2次元設計が主流の中、プレス金型を3次元設計し、高難易度製品の設計・製作に取り組んでいます。自動車用部品のサンルーフレールは押出材の中では最も難易度が高く、特にR形状に合わせて加工する弊社の金型は国内自動車メーカーの高級販売チャンネル向けの高機能・高品質製品に多数採用されています。

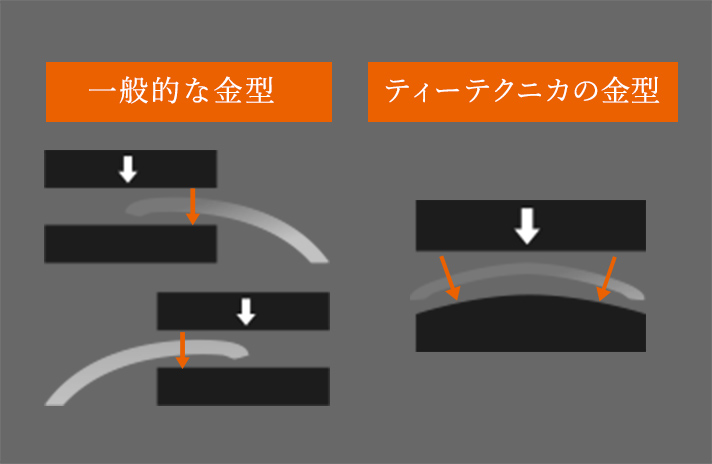

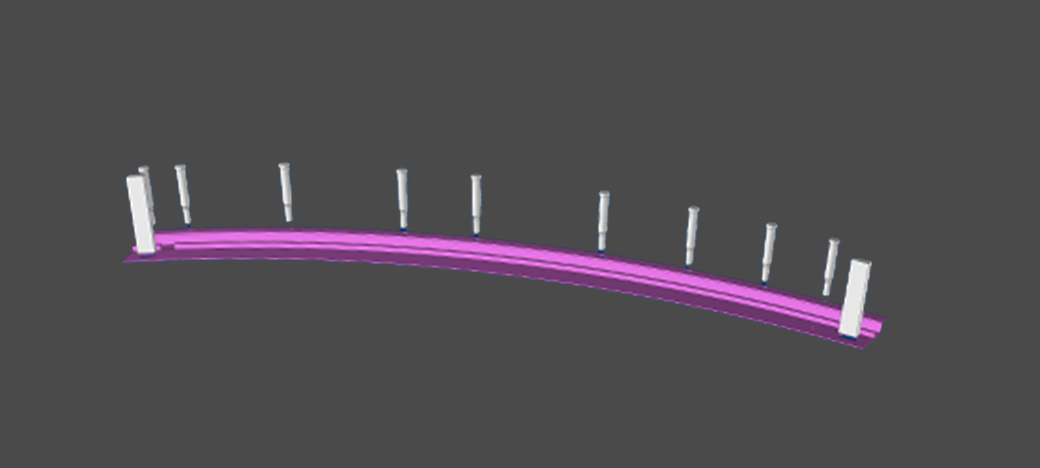

湾曲面（R形状）の複数個所同時プレス加工
プレス金型は通常平板や平面を、上から下方向へ打ち抜き加工します。しかし、自動車部品など流線形・高意匠化な製品に対しては、湾曲した面へのプレス加工が求められます。加工部位が数か所ある場合、通常は平面で加工できるように1か所ずつプレス加工を行いますが、弊社では湾曲した面に合わせた斜めの打ち抜き加工を複数個所同時にプレスする金型を製作しています。

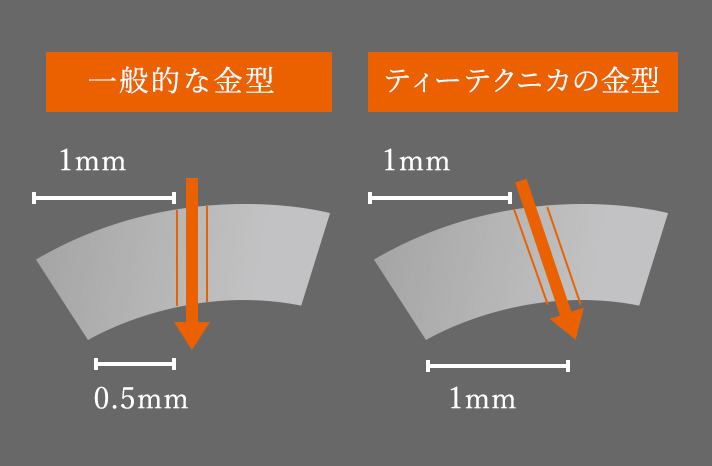

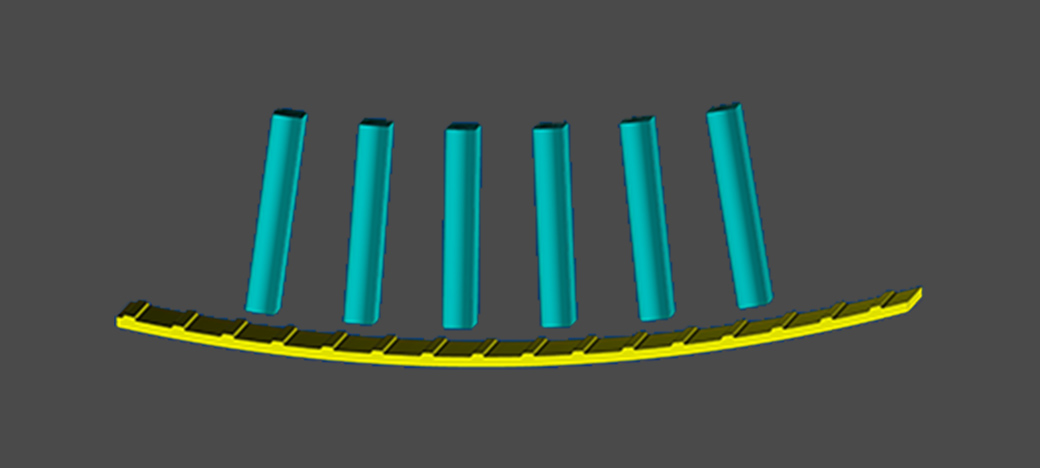

部材端部まで高精度なプレス加工が可能
R形状の部材端部から1mmの位置に穴を開ける際、上から下へ真っすぐ打ち抜く一般的な金型では製品の品質にバラつきが生じやすくなります。弊社のプレス金型では、R形状に対して垂直に打抜きが可能なため、製品強度の安定化や高精度化につながります。
事例紹介
| 製品名 | サンルーフレール（自動車用） |
|---|---|
| ワーク | 長さ1,200mm | 加工の特徴 | R面に合わせ1プレスで穴加工 |
| 製品名 | 家電製品 |
|---|---|
| ワーク | 形材断面幅250mm | 加工の特徴 | R面に合わせ1プレスで穴加工 |

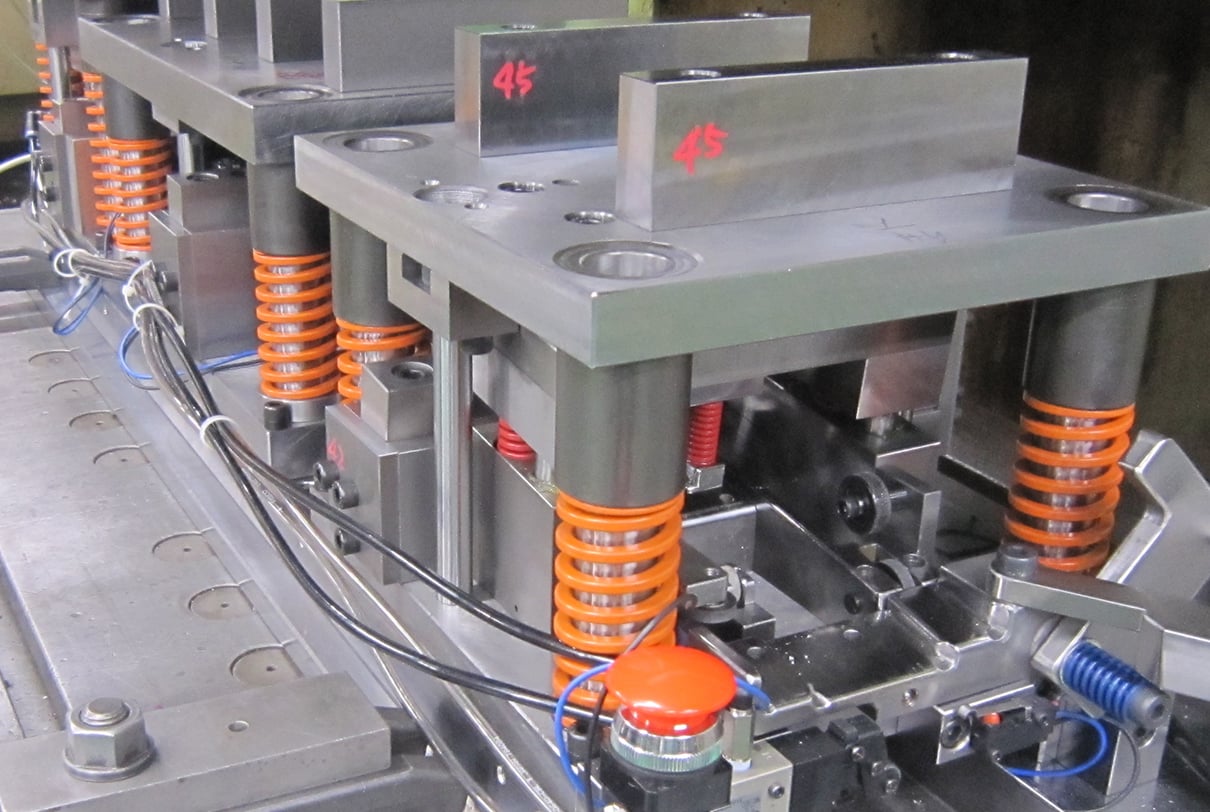

金型製作実績
| 業界 | 自動車用部品 |
|---|---|
| 金型サイズ | 350×1200mm | 特徴 |
R形状に合わせた 複数部位加工 |
| 業界 | 自動車用部品 |
|---|---|
| 金型サイズ | 650×1000mm | 特徴 |
R/Lを1金型にセットし 同時にプレス可能 |
| 業界 | 医療用品部品 |
|---|---|
| 金型サイズ | 200×300mm | 特徴 |
メッキ・コーティング でプレス傷を削減 |
| 業界 | アルミサッシ加工金型 |
|---|---|
| 金型サイズ | 200×200mm | 特徴 | 設備に合わせた専用金型 |
| 業界 | エクステリア材加工型 |
|---|---|
| 金型サイズ | 250×500mm | 特徴 | 油圧シリンダー組み込み型 |
| 業界 | 自動車用部品 |
|---|---|
| 金型サイズ | 250×200mm | 特徴 |
金型内エアシリンダー 組み込み型 |
